Un endoscope de mécanicien est une caméra de 5,5 à 9 mm montée sur un flexible, qui entre par le trou de bougie, l’orifice d’injecteur ou un bouchon de vidange pour montrer l’état interne du moteur. Le contrôle prend quelques minutes et dit s’il faut ouvrir ou non.
Ce que l’endoscopie moteur permet de voir
Par le trou de bougie, la caméra donne accès à la chambre de combustion, donc à l’essentiel du diagnostic.
- La tête de piston. Calamine, trace de fusion, impact d’un corps étranger, jupe rayée.
- Les soupapes. Dépôts, portée brûlée, soupape tordue après rupture de courroie.
- La paroi de cylindre. Rayure verticale, glaçage, perte du rodage d’origine.
- Les traces de liquide. Une chambre anormalement propre et humide signale souvent un joint de culasse qui laisse passer le liquide de refroidissement.
Sur une rupture de courroie de distribution, le contrôle endoscopique répond en dix minutes à la seule question qui compte : les soupapes ont-elles touché les pistons.
Quel diamètre pour une caméra endoscopique de mécanique
Le trou de bougie fixe la contrainte. Sur la plupart des moteurs essence, il laisse passer une sonde de 5,5 mm sans difficulté ; les orifices d’injecteur diesel sont plus étroits encore.
Le 5,5 mm à flexible semi-rigide couvre l’essentiel du travail en atelier. Sa mémoire de forme compte autant que son diamètre : vous donnez une courbe au flexible, il la garde, et la caméra reste pointée là où vous l’avez placée au lieu de retomber au fond du cylindre.
Le 9 mm prend le relais sur les accès plus larges : carters, boîtes de vitesses, réservoirs, circuits d’huile.
Tête fixe ou tête béquillable : le vrai écart
Une tête fixe ne regarde que dans l’axe du flexible. Dans un cylindre, cela signifie voir la tête de piston, mais pas la paroi latérale ni le dos des soupapes sans ressortir la sonde, la tourner et redescendre à l’aveugle.

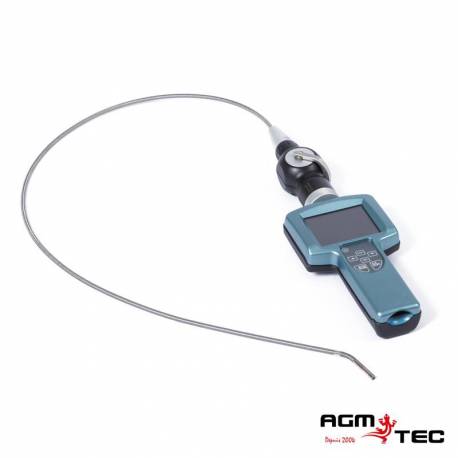

L’Endoscam® BS supprime cette manœuvre : la tête s’oriente sur deux axes jusqu’à 155° de chaque côté, à la molette, depuis la console. Sur une recherche de fissure dont vous ignorez la position, l’écart de temps se compte en dizaines de minutes par moteur.
Pour un contrôle de routine dans l’axe, vérifier une calamine ou lire un repère, une tête fixe suffit et se manipule plus vite.
Méthode : un contrôle propre en six étapes
- Moteur froid, bougie ou injecteur déposé, orifice soufflé pour éviter qu’un résidu tombe dans le cylindre.
- Piston amené en bas de course, pour dégager le volume de la chambre.
- Sonde engagée doucement, sans forcer : un flexible qui bloque cherche rarement le bon chemin.
- Balayage complet : tête de piston, puis paroi, puis soupapes.
- Photo de chaque anomalie, avec un repère du cylindre concerné.
- Sonde ressortie, orifice rebouché, images jointes au rapport.
L’étape 5 est celle que les ateliers oublient le plus souvent. C’est pourtant elle qui fait accepter un devis de dépose moteur sans discussion : une photo de la jupe rayée vaut mieux qu’une explication au comptoir.
Au-delà de l’automobile
La même méthode s’applique aux poids lourds, aux moteurs marins, aux groupes électrogènes et aux engins de chantier. En aéronautique, le contrôle endoscopique des turbines et des réacteurs fait partie des gammes de maintenance programmée, avec enregistrement systématique pour la traçabilité.
La page domaines d’application détaille les autres usages, du bâtiment à l’assainissement.
Questions fréquentes
Quel endoscope pour un mécanicien ?
Une sonde de 5,5 mm à flexible semi-rigide, avec enregistrement photo. Une tête béquillable devient rentable dès que le diagnostic moteur représente une part régulière de l’activité.
Peut-on utiliser une caméra endoscopique à moins de 50 € ?
Pour regarder, oui. Pour établir un diagnostic facturé, non : l’éclairage insuffisant, l’absence de mémoire de forme et la qualité d’image ne permettent pas de distinguer une rayure d’une amorce de fissure. C’est justement cette distinction que le client paie.
L’endoscope supporte-t-il l’huile et le carburant ?
Les sondes professionnelles sont étanches et résistent aux hydrocarbures. L’Endoscam® GT 5.5 répond au critère IP 67 et fonctionne de 0 à 55 °C : attendez que le moteur soit froid.
Peut-on louer un endoscope pour un diagnostic ponctuel ?
Oui, les modèles 9 et 16 mm se louent à la semaine ou au mois. Voir les conditions de location.
