Un endoscope industriel est un appareil de contrôle non destructif composé d’une caméra miniature, d’un flexible et d’un écran, qui permet d’observer l’intérieur d’une cavité fermée sans démontage. Il sert à diagnostiquer une panne, à vérifier un état de surface ou à documenter une intervention, dans des espaces où l’œil et la main ne passent pas.
De quoi se compose un endoscope industriel

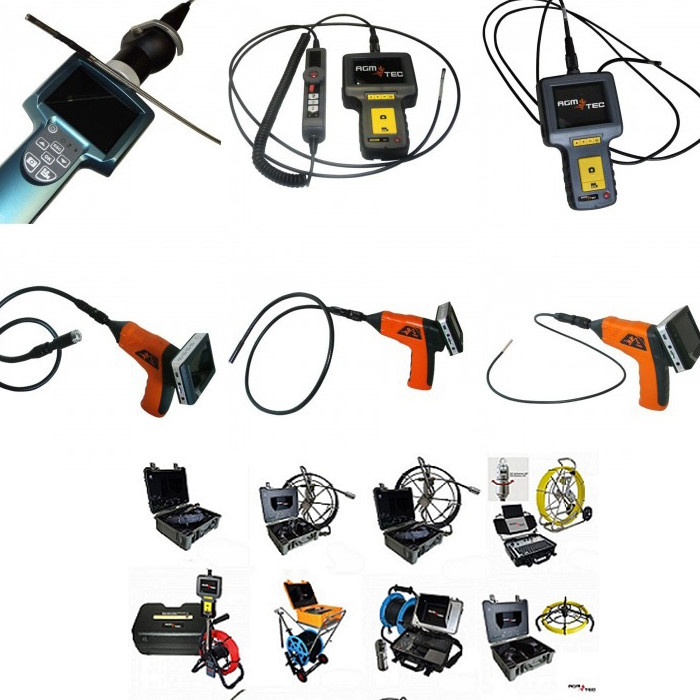

Quatre éléments suffisent à décrire n’importe quel modèle du marché, et ce sont eux qui font l’écart de prix entre deux appareils.
- La tête de caméra. Son diamètre commande l’accès, son capteur commande la finesse de l’image. Sur la gamme Endoscam®, elle mesure de 5,5 à 30 mm.
- L’éclairage. Des LED blanches ceinturent l’objectif. Leur nombre et leur puissance déterminent la distance à laquelle vous verrez encore quelque chose.
- Le flexible. Souple, semi-rigide à mémoire de forme, ou monté sur perche télescopique. C’est lui qui fixe la portée utile.
- La console. Écran, commandes, enregistrement sur carte mémoire. Elle transforme une observation en preuve.
Ce qu’un endoscope permet de constater
L’inspection endoscopique révèle quatre familles de défauts, et c’est sur elles que se joue la rentabilité de l’appareil.
Les fissures et amorces de rupture d’abord, sur une paroi interne de cylindre ou une soudure inaccessible. Ensuite la corrosion, dont l’étendue réelle se mesure mal depuis l’extérieur. Puis les corps étrangers : copeau d’usinage oublié, joint dégradé, dépôt qui obstrue un circuit. Enfin les défauts d’assemblage, une bavure non ébavurée ou un montage qui n’a pas pris sa position.
Dans les quatre cas, le gain n’est pas l’image en elle-même. Il tient à la décision qu’elle permet de prendre : démonter, ou ne pas démonter.
Endoscopie industrielle : la discipline
L’endoscopie industrielle désigne l’ensemble des techniques de contrôle visuel à distance dans une cavité fermée. Elle relève du contrôle non destructif, au même titre que le ressuage, la magnétoscopie ou les ultrasons, et les normes de maintenance la citent souvent sous son nom anglais, RVI pour remote visual inspection.
Trois familles d’endoscopes industriels se partagent le marché. Le boroscope, rigide, transmet l’image par des lentilles. Le fibroscope, souple, la transmet par des fibres optiques jusqu’à un oculaire. Le vidéoscope embarque un capteur électronique dans la tête et renvoie l’image sur un écran : c’est la technologie de toute la gamme Endoscam®, et la seule qui permet d’enregistrer. Le détail figure sur la page vidéoscope, fibroscope et boroscope.
Endoscope rigide ou endoscope souple
Le choix se joue sur une seule question : l’accès est-il rectiligne. Un endoscope rigide donne la meilleure image pour le prix quand la sonde peut entrer en ligne droite, mais il ne franchit aucun coude et casse si on force.
Dès qu’il y a un changement de plan, il faut du souple. Sur la gamme AGM TEC, le souple se décline selon la tenue du flexible : semi-rigide à mémoire de forme sur le GT 5.5, souple avec tête pilotée sur le BS béquillable. Un endoscope professionnel se choisit d’abord sur ce critère, avant la résolution.
Choisir le bon diamètre
Le diamètre est le premier critère parce qu’il est éliminatoire : une sonde qui n’entre pas dans l’orifice ne sert à rien, quelle que soit sa résolution.
| Diamètre | Accès type | Limite |
|---|---|---|
| 5,5 mm | Trou de bougie, orifice de graissage, perçage de contrôle | Éclairage limité au-delà de 15 cm |
| 9 mm | Moteur, cloison, réservoir moyen | Ne passe pas les très petits orifices |
| 16 mm | Cuve, gaine de ventilation, vide sanitaire | Encombrement dans les coudes serrés |
| 30 mm sur perche | Gouttière, faux plafond, toiture, regard | Réservé aux accès ouverts |
Le détail des arbitrages, longueur de flexible comprise, figure sur la page bien choisir sa caméra endoscopique.
Tête fixe ou tête béquillable
Une tête béquillable s’oriente sur deux axes depuis la console, ce qui permet de balayer une cavité sans ressortir la sonde. L’Endoscam® BS atteint 155° de chaque côté sur ses deux axes.
Cette fonction change la nature de l’inspection. Avec une tête fixe, vous regardez dans l’axe du flexible et vous devez sortir, tourner, redescendre pour voir la paroi latérale. Avec une tête béquillable, vous restez en place et vous balayez à la molette. Sur une recherche de fissure dont vous ignorez la position, l’écart de temps se compte en dizaines de minutes.
Pour un contrôle ponctuel dans l’axe, vérifier une pièce ou lire un numéro de série, une tête fixe suffit et se manipule plus vite.
Les limites de l’inspection endoscopique
Un endoscope montre un état de surface, rien de plus. Il ne mesure pas une épaisseur résiduelle, il ne détecte pas un défaut sous la peau du métal et il ne remplace pas un ressuage, une magnétoscopie ou un contrôle par ultrasons.
Trois autres contraintes reviennent souvent : la propreté de la cavité, un dépôt gras masquant le défaut recherché ; la température, la plupart des sondes s’arrêtant vers 55 °C ; et l’accès, un coude trop serré bloquant le flexible avant la zone à examiner.
Savoir ce que l’appareil ne fera pas évite les déconvenues au moment du premier chantier.
Combien coûte un endoscope industriel
Le prix dépend d’abord du diamètre et de la présence d’une tête orientable, ensuite de la longueur du flexible. Un modèle à tête fixe et flexible d’un mètre se situe dans le bas de gamme professionnel ; un béquillable deux axes avec enregistrement représente plusieurs fois ce montant.
Pour un usage occasionnel, quelques interventions par an, la location à la semaine revient nettement moins cher que l’achat, matériel neuf et assistance comprise. Nous communiquons les tarifs sur demande, en fonction de la configuration retenue : 05 61 42 90 63.
Questions fréquentes
Un endoscope industriel est-il étanche ?
La sonde l’est, la console ne l’est pas toujours. L’Endoscam® GT 5.5 répond au critère IP 67 sur sa partie immergeable, ce qui autorise l’inspection d’un circuit en eau. Vérifiez toujours l’indice avant de plonger une caméra.
Peut-on enregistrer l’inspection ?
Oui, tous les modèles de la gamme enregistrent photos et vidéos sur carte mémoire. C’est ce qui permet de joindre une preuve visuelle datée à un rapport d’intervention ou à un constat.
Quelle longueur de flexible prévoir ?
Un mètre couvre la majorité des contrôles moteur et des cavités fermées. Au-delà de deux mètres, un flexible souple devient difficile à pousser sans guide : c’est le moment de passer à un semi-rigide ou à une perche.
Faut-il une formation pour utiliser un endoscope ?
Non pour la prise en main, qui se fait en quelques minutes. Oui pour l’interprétation, si l’inspection sert de base à une décision de maintenance lourde : reconnaître une amorce de fissure d’une simple rayure demande de l’habitude.
